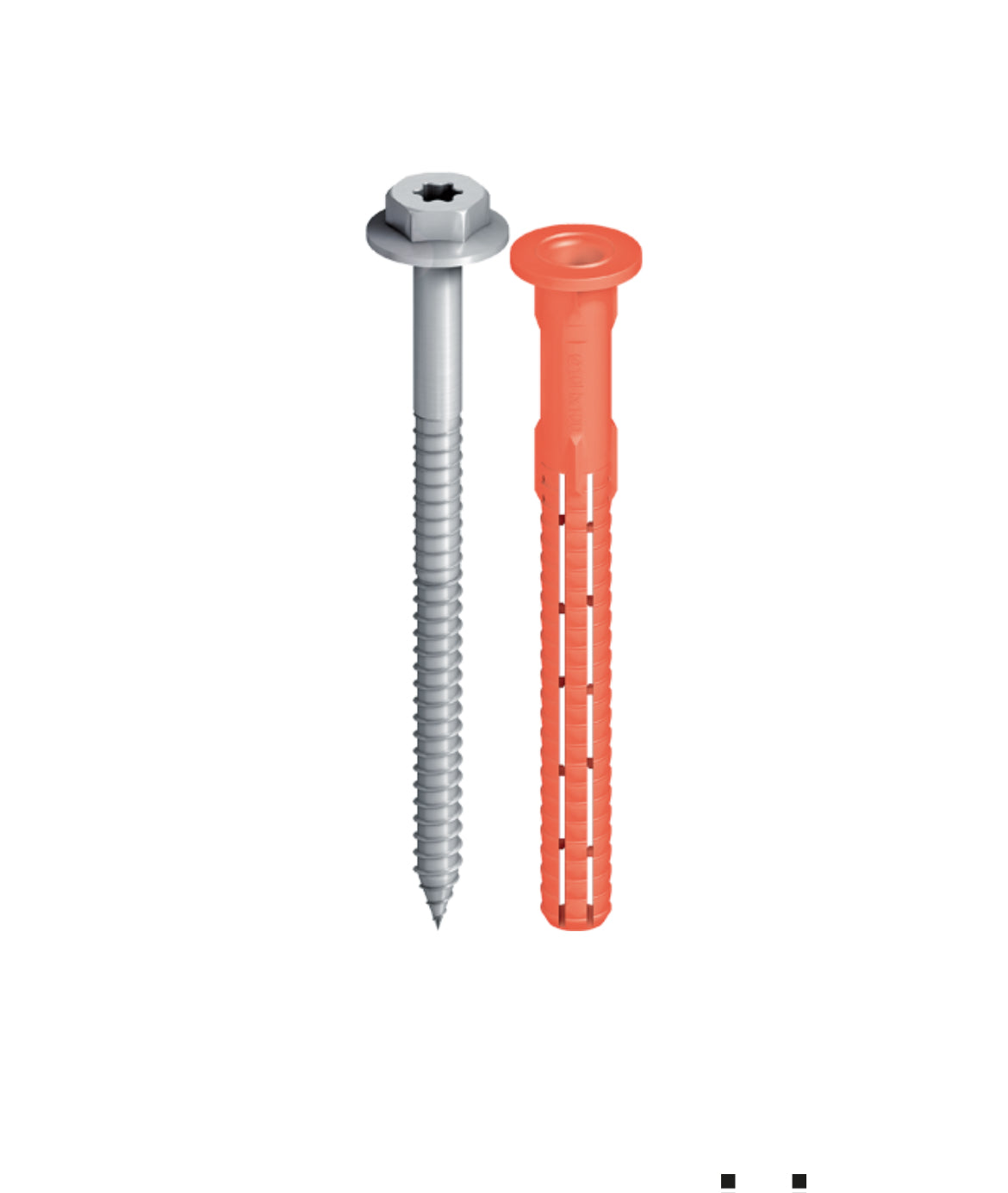

Ejot Evrensel Dübel SDF-KB-10H (100 Adet)

Uygulamalar

• Metal bileşenlerin montajında
• EAD 330284-00-0604 ye göre yük taşıması gerekli olamayan sistemlerde
• Metal açılı parçalar ve cephe kaplama gibi yapısal bağlantılar için uygundur
• Yağmur oluklarının montajında

Notlar

Tasarımda ve ürünlerin kullanımında ETA-10/0305 Avrupa Teknik Onayına dikkat ediniz. Parametre ve yüklerle ilgili daha fazla bilgi onay içerisinde bulunabilir.

Özellikler

• Tüm bilinen inşaat malzemeleri için onaylı
• Sorunlu inşaatlarda optimal genişleme sayesinde güvenilir çözümler
• sRadyal genileşme sayesinde en uygun açılma
• Cr VI içermeyen vida kaplama malzemesi
• Değişik renkli dübeller sayesinde ürünkarıştırmama
• Montaj güvenliği içiç çift burulma kilidi

Montaj yapılabilen yapısal elemanlar

Onaylı malzemeler:

• Beton
• Dolu tuğla
• Kireç kumu dolu tuğla
• Hafif beton dolu tuğla
• Dikey perfore tuğla
• Hafif dikey perfore tuğla
• BIMS tuğla
• Hafif beton boşluklu blok
• Gözenekli hafif beton

Diğer uygun olduğu malzemeler:

• Doğal taş
• Alçı paneller
• Sınıflandırılmamış perfore tuğla

Teknik Özellikler

Karakteristik Değerler

• delme derinliği h₁ ≥ 80 mm
• etkin montaj derinliği h_nom ≥ 70 mm
• delik çapı d₀ ≥10 mm
• Monte edilecek inşaat malzemesi delik çapı d_f ≤ 10.5 mm
• Anahtar: altıköşe A/F13 + hexalobular / TORX^® T40

İzin verilen yükler

• Çekme yükü N_Rk,p betonda C12/15
• Sıcaklık aralığı 30 °C / 50 °C: 4,50 kN
• Sıcaklık aralığı 50 °C / 80 °C: 4,00 kN
• Tuğla Mz 20-1.8, NF: 4.00 kN
• Kireç kumu dolu Tuğla KS 36, NF: 4.50 kN
• Kireç kumu dolu Tuğla KS 20, 8 DF: 4.50 kN
• Hafif beton dolu Tuğla V6, 2 DF: 2.00 kN
• Gözenekli hafif beton: 2.00 kN
• Dikey perfore Tuğla HLz 12-0.9, NF: 2.00 kN
• Kireç kumu perfore Tuğla KSL 12, 4 DF: 2.50 kN
• Hafif betondan imal boşluklu blok kiremit Hbl 10, 12 DF 1.20 kN
• Enine yük V_Rk,s
• Çelik vidalı dübel: 9.35 kN
• A4 paslanmaz çelik vidalı dübel: 10.91 kN
• Eğilme momenti MRk,s
• Çelik vidalı dübel: 17.67 Nm
• paslanmaz çelik vidalı dübel A4: 20.62 Nm

İzin Verilen Yükler*

• Çekme yükü N_per betonda C12/15
• Sıcaklık aralığı 30 °C / 50 °C: 1.79 kN
• Sıcaklık aralığı 50 °C / 80 °C: 1.59 kN
• Tuğla Mz 20-1.8, NF: 1.14 kN
• Kireç kumu dolu Tuğla KS 36, NF: 1.29 kN
• Kireç kumu dolu Tuğla KS 20, 8 DF: 1.29 kN
• Hafif beton dolu Tuğla V6, 2 DF: 0.57 kN
• Gözenekli hafif beton: 0.57 kN
• Dikey perfore Tuğla HLz 12-0.9, NF: 0.57 kN
• Kireç kumu perfore Tuğla KSL 12, 4 DF: 0.71 kN
• Hafif betondan imal boşluklu blok kiremit Hbl 10, 12 DF: 0.34 kN
• Enine yük V_zul
• Çelik vidalı dübel: 5.34 kN
• paslanmaz çelik vidalı dübel A4: 5.00 kN
• Max. izin verilen yan yük
• Çelik vidalı dübel: 10.10 Nm
• paslanmaz çelik vidalı dübel A4: 9.44 Nm
